變頻器結構原理

變頻電源是由整個電路構成交流一直流一交流一濾波的變頻裝置。變頻器通過整流、中間直流環節和逆變等過程，將輸入的交流電轉換為頻率和電壓可調的交流電，從而實現對電機轉速和轉矩的精確控制。

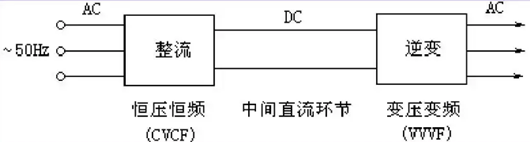

變頻電源的原理是通過AC→DC→AC的三級電能轉換，將市電轉換為頻率和電壓可調的正弦波交流電。

工作原理

整流：將輸入的交流電轉換為直流電。通常由二極管整流橋或可控硅整流器組成。

當交流電輸入到整流單元時，二極管或可控硅根據其單向?qū)щ娞匦?，將交流電的正半周和?fù)半周分別導通，使得輸入的交流電壓在輸出端變?yōu)槊}動的直流電壓。通過濾波電容的作用，進一步平滑這個直流電壓，使其更加穩定。

直流：存儲和穩定整流后的直流電，并為逆變單元提供能量。通常由大容量的電容和電感組成。

電容在充電過程中存儲能量，當負載需要能量時，電容放電提供電流。電感則起到平滑電流的作用，減少電流的波動。中間直流環節的電壓穩定性對于變頻器的正常運行至關重要，它為逆變單元提供了一個穩定的直流電源。

逆變：將中間直流環節的直流電轉換為頻率和電壓可調的交流電，以驅動電機。通常由多個絕緣柵雙極型晶體管組成。

當 IGBT 導通時，直流電流通過電機繞組，產生磁場，使電機轉動；當 IGBT 關斷時，電機繞組中的電流通過續流二極管形成回路，維持電機的磁場。通過快速地交替導通和關斷不同的 IGBT，可以產生不同頻率和電壓的交流電，從而實現電機轉速的調節。

控制原理

速度調節：通過改變變頻器輸出的頻率來調節電機的轉速。根據電機的轉速公式 n = 60f/p（其中 n 為電機轉速，f 為電源頻率，p 為電機極對數），當改變電源頻率 f 時，電機的轉速也會相應地改變。

轉矩控制：通過控制變頻器輸出的電壓和電流來調節電機的轉矩。電機的轉矩與電壓和電流的乘積成正比，即 T = K × U × I（其中 T 為電機轉矩，K 為常數，U 為電機電壓，I 為電機電流）。

保護功能：為了保證變頻器和電機的安全運行，變頻器通常具有多種保護功能，如過流保護、過壓保護、過熱保護、短路保護等。
